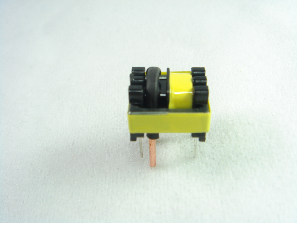

◆FC17PH◆
◈적용 ◈특징
○ 가전제품 전류측정/모니터링,계전보호용 ○ 소형사이즈로 다양한 전력설비에 사용
○ 각종 다양한 소전력 측정설비/과부하보호 ○ 소 전류 모니터링 및 보호용도에 적합
○ 저전력 제어설비/ 대기전력 장치 ○ 미세전류에서도 고감도 기능
○ 전력통신설비 & 고속철도전력설비 ○ 우수한 정밀도(비오차&위상각)대비
저렴한 가격
○ 저전압 전력설비 & 스위칭/보호용 ○ PCB형 타입으로 설치용이
○ 전력측정설비/PLC(파워정밀측정)
○ 태양광/풍력 소형 발전설비
○ 누전차단용/미세전류감지장치/모터&히터보호용

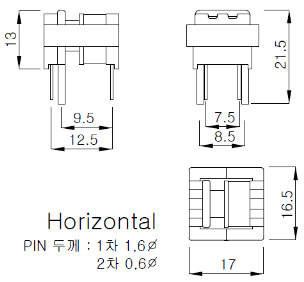

◎표준 도면 및 칫수◎
◆FC17PH◆ 단위:mm
PCB TYPE : 1차 PIN(입력)
2차 PIN(출력)
◎제품 특성표◎
◆FC17PH◆
|
TYPE |
제품명 |
비율 |
주파수 (Hz) |
측정대상
전류범위
(A) MAX |
2차 출력값(mV)
(Rms) Rb=5Ω기준 |
적용허용온도
(℃) |
|
PCB형 |
Horizontal |
FC17PH |
1:500 |
10Hz~2Kz |
5mA~15A |
AC 0.05mV~150mV |
-25˚~80˚ |
|
내전압 테스트 |
OK Thru AC 1KV Per1min |
|
직진성/선형성(비오차) % |
±0.5%이내 |
|
위상 지연오차(위상각) ° |
120′(2°)이내 |

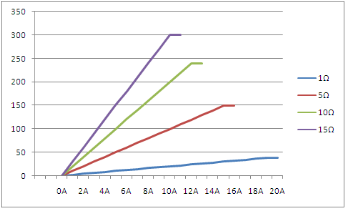

◎출력 특성 그래프◎
◆FC17PH◆

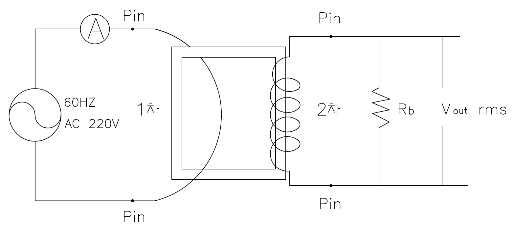

●테스트조건: ●주파수:60hz ●2차출력단위:mV(AC) rms ● 2차 저항: (1Ω / 5Ω / 10Ω / 15Ω)
