◎Current Transformer◎

◆FC17PH1◆


                                                               ◆FC17PH1◆


◈적용                                                              ◈특징

○ 가전제품 전류측정/모니터링,계전보호용             ○ 소형사이즈로 다양한 전력설비에 사용
○ 각종 다양한 소전력 측정설비/과부하보호            ○ 소 전류 모니터링 및 보호용도에 적합
○ 저전력 제어설비/ 대기전력 장치                       ○ 미세전류에서도 고감도 기능(정밀급)
○ 전력통신설비 & 고속철도전력설비                     ○ 우수한 정밀도(비오차&위상각)대비 저렴한 가격
○ 저전압 전력설비 & 스위칭/보호용                      ○ PCB형 타입으로 설치용이
○ 전력측정설비/PLC(파워정밀측정)
○ 태양광/풍력 소형 발전설비
○ 누전차단용/미세전류감지장치/모터&히터보호용

◎표준 도면 및 칫수◎


◆FC17PH1◆                                    단위:mm


                   PCB TYPE : 1차 PIN(입력)
                                  2차 PIN(출력)

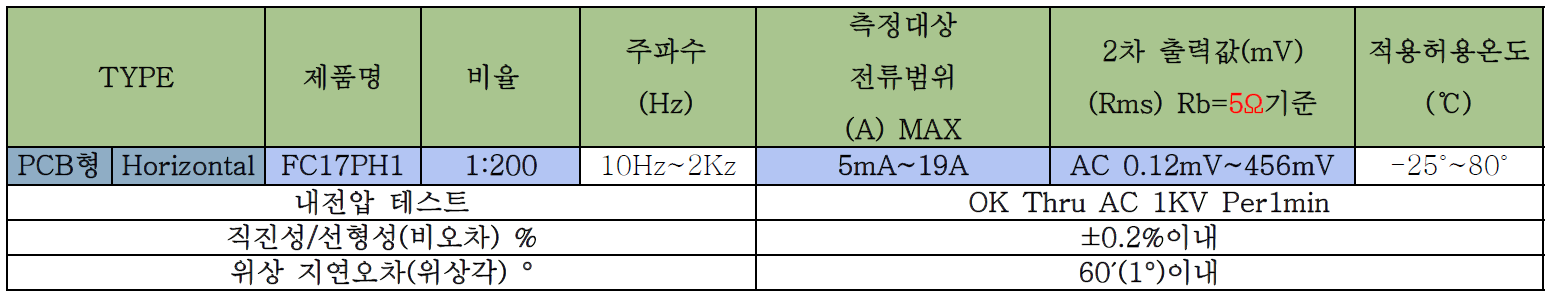

◎제품 특성표◎
◆FC17PH1◆

◎테스트 조건◎
 ◆FC17PH1 ◆



◆FC17PH1 ◆


●테스트조건: ●주파수:60hz   ●2차출력단위:mV(AC) rms  ● 2차 저항: (1Ω / 5Ω / 10Ω / 15Ω)
